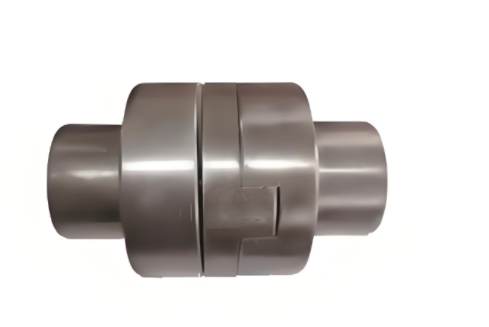

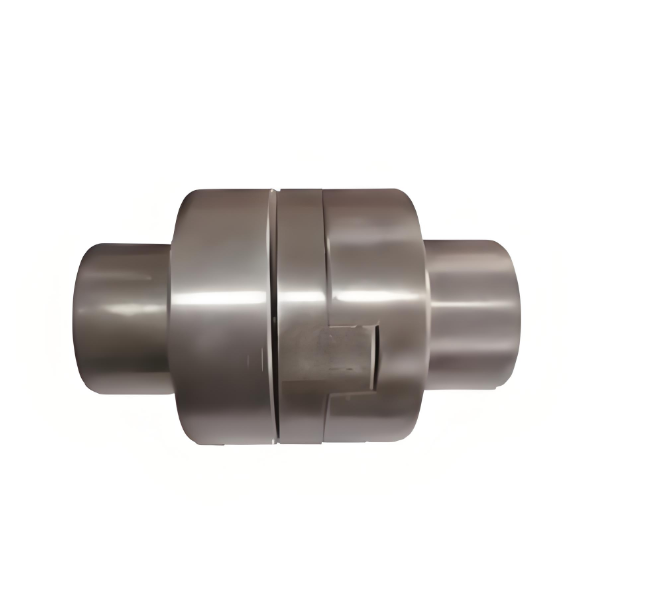

十字滑塊聯軸器

十字滑塊聯軸器又名金屬滑塊聯軸器，有兩個端面開有徑向凹槽的半聯軸器和兩端各具有凸牌的中間滑塊組成，中間滑塊兩端得凸榫相互垂直，分別嵌裝再兩個半聯軸器的凹槽中，構成移動副，如果量軸線不同心或偏斜，運動時滑塊將在凹槽中滑動，因此凹槽和滑塊的工作面要加潤滑劑，若兩軸不同心，當轉速較高時，由于滑塊的偏心將會產生很大的離心力磨損，并給軸和軸帶來附加載荷因此只適用于低速、傳遞載荷大的場合。

用補償量:軸向4x=1~2mm,徑向y≤0.04d(d為軸徑),角向~a≤40‘轉速一般不超過300r/min。
