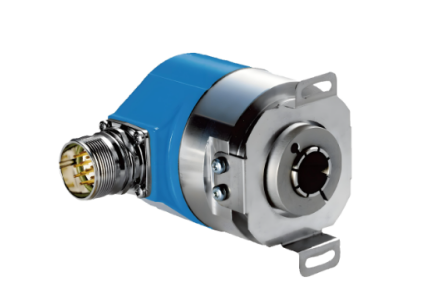

編碼器維修

編碼器的常見故障

1.編碼器內部故障

編碼器的故障有時是由于其內部元器件出現問題，導致無法生成和輸出準確的波形。對于這類問題，通常需要更換編碼器或?qū)ζ溥M行內部器件的維修。

2.電源電壓問題

編碼器工作時的+5V電源電壓低于正常水平，通常不應低于4.75V。編碼器的+5V電源電壓若低于4.75V，可能是供電電源或電纜傳送問題。出現這種情況，可能是由于供電電源本身出現問題，或是電源傳送電纜的阻值過大導致電壓損耗。針對這一問題，需要檢查并修復供電電源，或更換傳送電纜以恢復正常電壓。

3.編碼器連接電纜問題

這是維修中經常遇到的問題，也是出現幾率較高的故障類型。編碼器電纜可能出現斷路、短路或接觸不良，因此，通常需要更換電纜或接頭。

同時，也要仔細檢查電纜是否固定緊固，以避免因松動導致的開焊或斷路問題，必要時需重新卡緊電纜。

4.電池電壓下降

當絕對式編碼器電池電壓下降時，系統通常會發出明確的報警提示。應立即更換電池，以確保編碼器的正常工作。

若因電池電壓下降導致參考點位置記憶丟失，還需執行重回參考點的操作，以恢復系統的準確位置記憶。

5.電纜屏蔽線問題

若編碼器電纜的屏蔽線未接或脫落，會導致干擾信號的引入，進而影響波形的穩定性，進而損害通信的準確性。

因此，必須確保屏蔽線能夠進行可靠的焊接，并妥善接地，以保障系統的穩定運行。

6.光柵污染

光柵若受到污染，其信號輸出幅度會受到影響，導致下降。建議使用脫脂棉蘸取無水酒精，輕柔地擦拭以清除油污。

7.安裝不穩固

編碼器安裝不穩固會影響位置控制精度，可能導致在靜止或移動時出現位置偏差，嚴重情況下，系統在啟動時就會觸發伺服系統過載報警。

因此，必須高度重視并妥善處理。

8.短路故障

當編碼器出現短路故障時，系統通常呈現三類典型癥狀：

一是信號輸出異常，表現為脈沖丟失或波形畸變；

二是電源模塊過載保護，設備頻繁跳閘；

三是通信中斷，PLC無法讀取位置數據。

80%的短路故障源于三大核心因素：電纜絕緣層破損（特別是拖鏈環境長期彎折）、接線端子氧化導致的接觸電阻增大，以及內部電路板受潮引發的銅箔腐蝕。

值得注意的是，金屬粉塵堆積造成的相間短路往往被忽視，這類情況需通過紅外熱像儀進行精準定位。

對于不同程度的短路故障，通常采用三種應對方案：

1. 對于外接線路短路，需使用兆歐表測量線間絕緣電阻（標準值應＞100MΩ）。

2. 當內部PCB出現短路時，需采用分層檢測法。

3. 對于磁柵尺或光電碼盤損傷的情況，激光干涉儀進行精度校準，修復后位置誤差可控制在±1角秒內。
