熱電偶該怎么接線

　　熱電偶是日常我們經常使用的一種溫度傳感器。但是有些用戶在使用時，對于熱電偶的冷端溫度補償導線是不是連到DCS上有一定的疑問。
　　熱電偶的連接導體定律有兩個，分別是：
　　1均質導體定律：
　　由同一種均質材料（導體或半導體）兩端焊接組成閉合回路，*論導體截面如何以及溫度如何分布，將不產生接觸電勢，溫差電勢相抵消，回路中總電勢為零。
　　可見，熱電偶*須由兩種不同的均質導體或半導體構成。若熱電極材料不均勻，由于溫度梯度存在，將會產生附加熱電勢。
　　2中間導體定律：
　　在熱電偶回路中接入中間導體（第三導體），只要中間導體兩端溫度相同，中間導體的引入對熱電偶回路總電勢沒有影響，這就是中間導體定律。
　　依據中間導體定律，在熱電偶實際測溫應用中，常采用熱端焊接、冷端開路的形式，冷端經連接導線與顯示儀表連接構成測溫系統。
　　如果中間沒有溫度變送器，DCS卡件就是熱電偶的，那么補償導線一定要連接到卡件上；可如果有溫度變送器，那么補償導線接到溫度變送器，從溫度變送器到DCS就是4-20mA信號
　　1、熱電偶使用補償導線，中間可以有節點，但是*須用相應的補償電纜，直接接到DCS熱電偶模塊，比如HONEYWELL TPS中LLMUX卡件。盡量減少節點，以減少干擾。另外DCS組態中需選定對應熱偶型號，及補償方式。

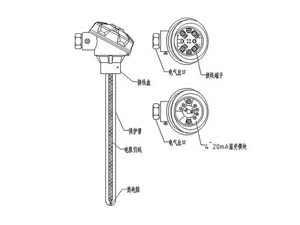

　　2、熱電偶在現場使用變送器，(溫度變送器)，轉變?yōu)?~20mA標準信號，然后接到室內安全柵(有必要的話，比如化工環境)，然后接入DCS的標準模擬量卡件(普通AI卡件)。注意熱偶到變送器之間需使用補償電纜，變送器需設定補償方式，熱偶型號，定標量程等，DCS需設置量程，信號類型等
